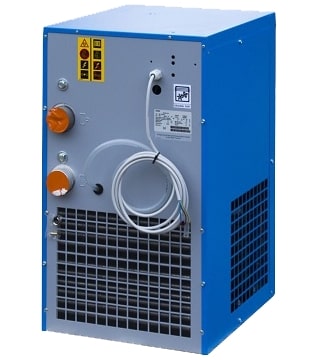

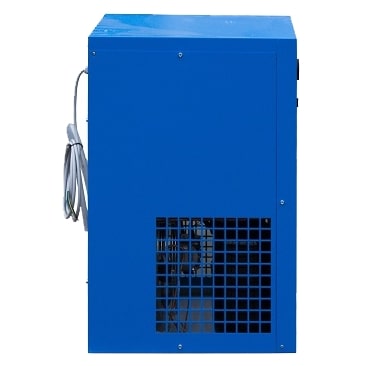

Рефрижераторные (холодильные) осушители серии CAD предназначены для удаления влаги из сжатого воздуха с температурой точкой росы +3 °C под давлением до 16 бар. Осушители полностью соответствуют нормативам Монреальского протокола, а для предотвращения разрушения озонового слоя в качестве хладагента используются бесфреонные вещества. Потенциал озонного истощения осушителей равен нулю.
Особенности
Электронный контроллер на всю линейку осушителей отображает различную информацию о состоянии оборудования: сигнализация состояния, состояние под напряжением, работа вентилятора, сигналы аварий.
Контроллер отображает точку росы под давлением и контролирует температуру конденсации через пуск / останов вентилятора за счет использования двух датчикам температуры типа зондов (один для значения PDP и один для циклов вентилятора).
Во всех моделях серии CAD применяются фреоны (HFCs (гидрофторуглероды)) не содержащие хлора и, следовательно, имеющие нулевой потенциал разрушения озонового слоя (ODP) и, как следствие, не регулируемые Монреальским протоколом.
Во всех моделях серии CAD применяется интеллектуальная система сброса конденсата, позволяющая обеспечить отсутствие сброса воздуха, бесшумную работу системы.
Теплообменники типа «воздух-воздух» и «воздух-хладагент» плюс коагуляционный отделитель конденсата объединены в одном модуле.
Противоток сжатого воздуха в теплообменнике типа «воздух-воздух» обеспечивает максимальную теплопередачу.
Большой размер теплообменника типа «воздух-хладагент» и противотоки газа обеспечивают полное испарение хладагента.
Высокоэффективный отделитель конденсата расположен внутри модуля теплообменника. Обслуживание не требуется, и коалесцирующий эффект обеспечивает эффективное отделение влаги.
Производительный отделитель способен также удерживать конденсат при высокой влажности на входе в компрессор.
Большая проходимость трубопровода в модуле теплообменника снижает скорость потока и энергозатраты.- Стандартный электронный контроль слива.
Принцип действия
Теплый влажный сжатый воздух охлаждается до заданной температуры. Большой размер теплообменника обеспечивает эффективное охлаждение, уменьшая сопротивление потока до абсолютного минимума.
В отличие от традиционных систем, воздух в теплообменнике движется вниз. Сила тяжести обеспечивает эффективное отделение капель почти до 99%. Широкий приемник конденсата значительно снижает скорость потока во избежание переноса отделенной капельной влаги.
Сухой охлажденный сжатый воздух перед выходом из осушителя снова нагревается в теплообменнике типа «воздух-воздух». При этом относительная влажность воздуха значительно снижается, а экономия энергии охлаждения достигает 60%.
Образовавшийся конденсат отводится из осушителя CAD с помощью электронного слива, позволяющего избежать падения давления.
Панель управления
Перепускной клапан для горячего газа представляет собой регулятор на сервоуправлении, позволяющий изменять мощность компрессора сообразно тепловой нагрузке на испаритель. Клапан установлен в контуре охлаждения для перехода между сторонами низкого и высокого давления (со стороны входа и выхода компрессора), поддерживая внутри испарителя постоянное давление и температуру при любой нагрузке во избежание образования льда.Модуль EKO-Dry
Алюминиевый модуль EKO-DRY имеет вертикальную компоновку, обеспечивающую поступление влажного сжатого воздуха вниз к конденсатоотводчику с электронным управлением, исключая скапливание воды на испарителе.
